用 GitHub Actions 驗證與「看」gz sim 模型(可重用 playbook)

把 Gazebo(新版 gz sim)的模型 / 世界 / 機器人,放到 GitHub Actions 上自動驗證——尤其當你沒有 GPU、本機 CPU 也吃緊時,讓 GitHub 的機器代勞。這份是從實際把 AWS Small Warehouse 遷到 Harmonic、搭一台舵輪叉車、再讓它「在倉庫裡走給人看」的過程,萃取出的可重用做法與一路踩過的雷。

活範例(完整 validate.yml + 腳本):aws_warehouse_model_for_gazebo_harmonic。相關:用 Gazebo + ROS2 模擬 AMR。

第一原則:把「需不需要 render」當分水嶺

免費 GitHub runner 沒有 GPU。這條線決定一切——不需 render 的事 100% 可靠,需 render 的事又慢又不穩:

任務	需 render?	免費 runner
SDF 結構驗證(`gz sdf -k`)、XML 良構、`model://` 路徑	否	✅ 完全可靠
world headless 載入(`gz sim -s`,驗 include 解析)	否	✅ 可靠
機器人會不會動 / 走什麼軌跡(下指令、記位姿)	否(純物理)	✅ 可靠
相機出圖 / 錄影(視覺成品)	是	❌ 不可靠(軟體渲染慢且間歇)

設計原則:不需 render 的盡量自動化上 CI;需 render 的視覺產出,別硬塞免費 runner(改 GPU runner / 帶 GL 的 Docker / 本機一次性截圖)。但「視覺化」不一定要 render——見 §4 的軌跡圖。

把下面各節排成階梯,可以一眼看出這條線切在哪、每一關各買到什麼:

五關驗證階梯:靜態驗證、headless 載入 world、機器人會不會動、軌跡俯視圖四關不需 render 且可靠;紅色 render 分水嶺之下的相機出圖錄影在免費 runner 上不可靠

第 4 關是這張圖的關鍵:它把「讓人看到機器人在走」這個看似非得 render 不可的需求,用軌跡圖換到了分水嶺上面。多數以為必須跨線的需求,其實都值得先問一次「有沒有不需要像素的表達方式」。

1. 靜態驗證(最便宜、最可靠的一關)

不開模擬就能抓一堆錯。一支 scripts/validate.sh 做三件事:

每個 model.sdf 過 gz sdf -k(抓結構錯、慣性張量違反三角不等式等)。
每個 world 用嚴格 XML 解析器(Python xml.dom.minidom)驗良構(抓 XML 註解內的 -- 這種 gz sdf 容忍、但其他工具會拒的)。
world 裡每個 model://NAME 都對應得到本機 models/NAME/ 或 robot/NAME/ 目錄。

注意:gz sdf 解析不了 model://(那是 gz-sim 執行期 + GZ_SIM_RESOURCE_PATH 的 findFile callback;獨立 sdformat 工具沒有,會報 callback is empty)。所以 world 的 include 解析「能不能成」只能交給真正的 gz sim(下節)。

2. headless 載入 world(驗 include 真的接得上)

gz sim -s -r --iterations 300 <world>(server-only、跑幾百步退出),grep log 有沒有 Unable to find uri / Error Code / Failed to load。這一步不需 render(world 沒有相機 sensor 時 Sensors system 閒置),所以可靠。它是唯一能證明「整個倉庫 include 全解析、載得起來」的方法。

3. 機器人「會動」(純物理,可靠)

下指令、比對前後位姿:gz topic 發速度/角度指令給機器人,跑幾秒,用 gz topic -e -t /model/<name>/pose 讀位姿(機器人模型要掛 gz-sim-pose-publisher-system),算位移 ≥ 門檻就算「會動」。純物理、無渲染 → 可靠。

4. 「看」機器人走軌跡(不需 render 的視覺化)

要讓人「看到」機器人在場景裡走,不一定要 render 3D 畫面:把它的位姿軌跡記錄下來、用 matplotlib 畫成俯視路徑圖(純 CPU)。做法:

背景跑 gz topic -e -t /model/<name>/pose > poses.txt,同時下驅動指令。
收工後用腳本解析 poses.txt 取 (x,y) 序列,加上場景障礙位置(從 world SDF 的 <model><pose> regex 抽出),畫成路徑 + 起點/終點 + 方向箭頭。

這是無 GPU 也能「看到機器人在倉庫走」的可靠方式。

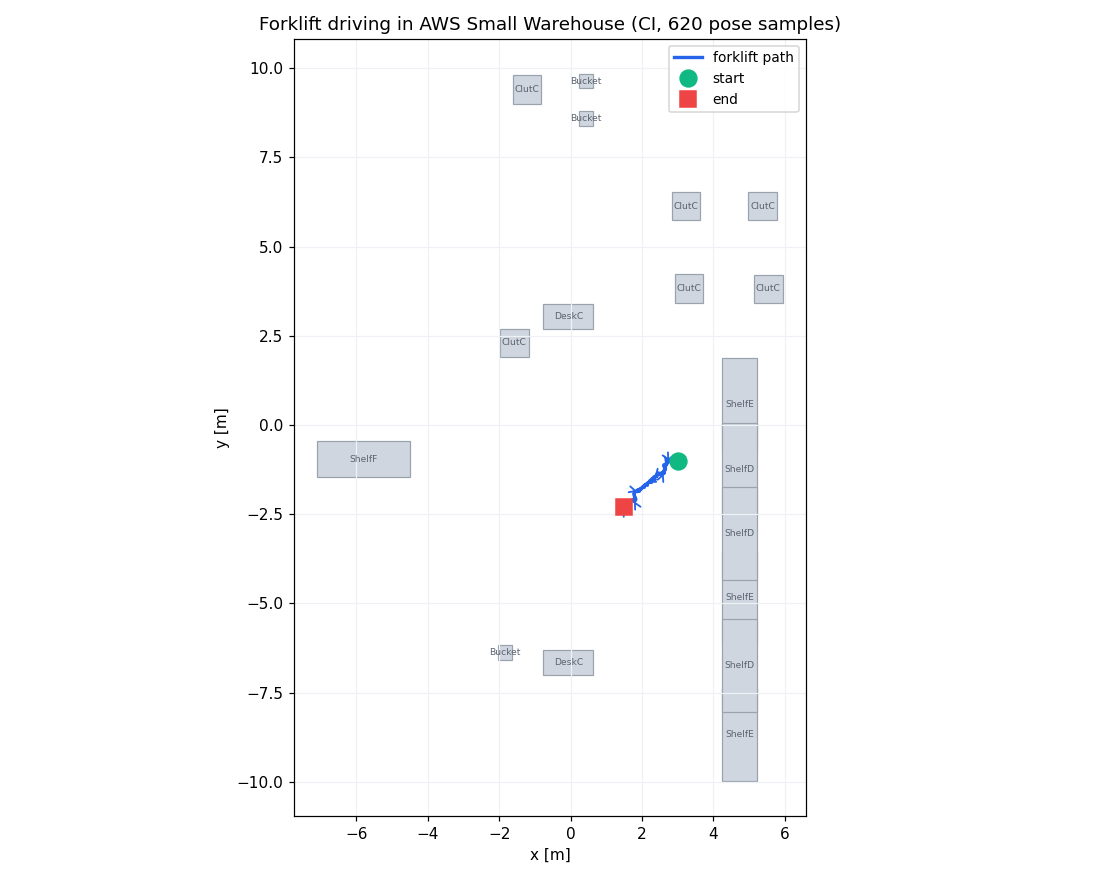

CI 實跑的叉車位姿序列畫成俯視軌跡圖,倉庫佈局是事後從 world SDF 抽出座標疊上去的,純 CPU 無 render

⚠ 上圖的軌跡是真的、佈局是疊的。 物理其實跑在一塊空平地上,倉庫的貨架位置是事後從 world SDF 的 <model><pose> 抽出來畫上去的——理由見下面那段「物理等價技巧」。

物理等價技巧:重場景(如貼了一堆 mesh 的倉庫)在免費 runner 上 sim 跑得很慢(見 §5),機器人在 wall-time 內幾乎走不動。但因為 dartsim 忽略 mesh 碰撞(§5),機器人「在倉庫開」與「在一塊平面地板上開」物理完全等價。所以可以在輕量世界(只有地板+機器人)把路徑開出來(sim 快、跑得遠),再把路徑疊到重場景的佈局圖上。

5. 物理層的雷(dartsim,Harmonic 預設)

dartsim 不支援 mesh 碰撞:SDF 的 <collision> 若是 <mesh>,dartsim 直接忽略(log:Mesh construction from an SDF has not been implemented yet for dartsim)。AWS 倉庫的地板、貨架 collision 全是 mesh → 等於沒有碰撞體:機器人會穿過貨架、甚至沒有地板可踩(原地騰空空轉)。要真碰撞要嘛換 bullet 物理引擎、要嘛自己補 primitive(plane/box)collision。 本 playbook 的軌跡圖是補一塊 <plane> 地板讓機器人有得開。
重場景 → RTF 極低:幾十個大 mesh 模型,光是載入 + SceneBroadcaster 廣播狀態就把 2 核 runner 拖到 sim 只跑 ~4% 真實時間(55s wall ≈ 2s sim)。所以重場景裡「跑 wall-time 等它走」不切實際——用 §4 的物理等價技巧繞開。

6. headless 渲染(真的要 3D 畫面時)的 recipe 與雷

能動的組合:

export LIBGL_ALWAYS_SOFTWARE=true
export GALLIUM_DRIVER=llvmpipe      # 關鍵:EGL surfaceless 預設掉到最慢的 swrast
gz sim -s -r --headless-rendering <world>   # EGL surfaceless,免 X / xvfb(僅 ogre2)

裝 Mesa:libgl1-mesa-dri libegl1 libegl-mesa0 mesa-utils。
相機 <sensor type="camera"> 加 <save enabled="true"><path>…</path></save>,world 掛 gz-sim-sensors-system(沒掛就不 render)。
給暖機時間:render 在獨立 thread,首張影格要等 ogre2/llvmpipe 暖機;用 real-time 跑、輪詢磁碟出圖,別用 --iterations(它跑完會在 render thread 出圖前就關 server)。
誠實的雷:即使 recipe 對,免費 runner 純軟體渲染又慢又間歇——首張影格十幾秒、常整輪生不出圖。可成功一兩次,但不可靠。影片更不切實際(每張 ~15s)。要穩定 → GPU runner / 帶 GL 的 Docker / 本機一次性截圖。

免費 runner 上純軟體渲染勉強生出的一張畫面,解析度與品質都很勉強,而且不是每輪都生得出來

這張是真的在免費 runner 上生出來的——但同一份設定跑十輪大概只成功一兩輪。放在這裡是為了說明「做得到」與「可以依賴」是兩件事。

7. 工程習慣與雷總表

雷	說明
`gz` 預設不寫 stdout	要 `-v 4` 才把訊息 echo 到 console;否則 redirect 出來的 log 是空的
背景跑 + SIGKILL/SIGTERM 丟 log	緩衝未 flush → log 看似 0-byte(不是真的沒輸出);影格則是「已寫的留著、最後一張可能丟」
`gz sdf -p` 驗 world 會誤判	它解析不了 `model://`;world 結構/include 驗證要分開做(§1、§2)
先本機跑通再寫 CI	CI 腳本自己有盲點(如上條),先在本機踩過,CI 才不會綠得不明不白或紅得冤枉
`<physics type>` 必填	SDFormat 必填屬性,別為了「引擎由 plugin 決定」就刪掉;留 `ode` 字串即可
